Fabrication · installation of structures

구조물 제작 · 설치

원자재를 대량 구매, 자체 자동화설비를 이용하여 높은 품질과 합리적인 가격으로 제공합니다.

구조물 종류 & 장 · 단점 비교

구조물 종류

가장 일반적으로 사용하는 방법으로 태양광 모듈을 고정된 구조물에 설치하는 형태

설치 방식

모듈 경사각을 고정 설치

장점

- 초기 설치비용이 적음

- 구조물이 상대적으로 안정함

- 모듈 하단의 공간활용 가능

단점

- 발전효율이 떨어짐

구조물 종류

태양광 모듈의 각도를 계절별로 조정할 수 있는 태양광 구조물 설치하는 형태

설치 방식

계절별로 모듈 경사각을 수동으로 조정

장점

- 계절별 발전효율 높음

단점

- 설치 면적 증가

- 유지보수 비용 증가

Main structural materials

태양광 구조물

태양광 발전소의 주춧돌

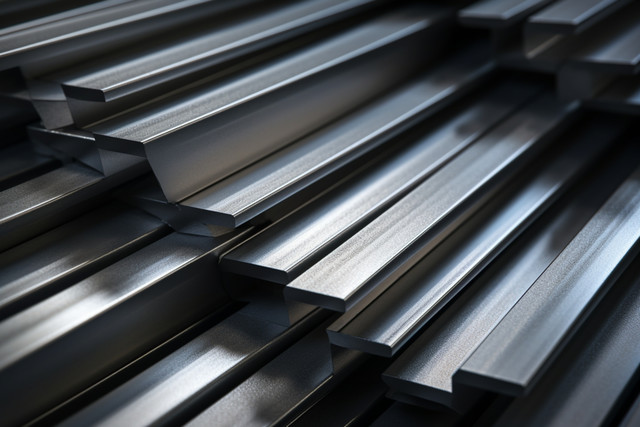

용융아연도금(HGDI)

🔸도금 피막 표면에 생기는 치밀한 보호 피막은 전기 화학적 방식작용에 의해 대기중, 수중에서 철강을 녹에서 보호합니다.

🔸소지 철과 아연의 합금 반응으로 밀착하고 있으므로 약간의 충격 또는 마찰에 의해서도 벗겨지지 않습니다.

🔸눈에 보이지 않고 손이 닿지 않는 부분까지 도금이 가능합니다.

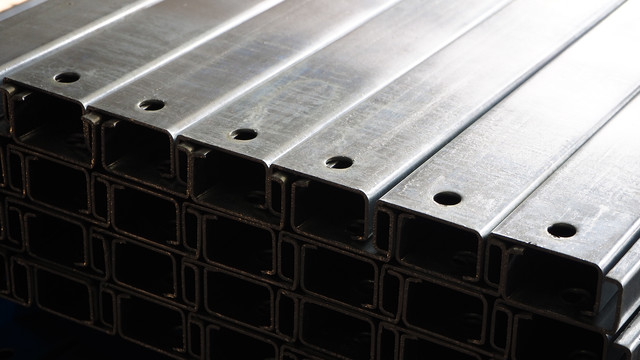

포스맥(PosMac)

🔸도금 피막 표면에 생기는 치밀한 보호 피막은 전기 화학적 방식작용에 의해 대기중,

     수중에서 철강을 녹에서 보호합니다.

🔸소지 철과 아연의 합금 반응으로 밀착하고 있으므로 약간의 충격 또는 마찰에 의해서도

     벗겨지지 않습니다.

🔸눈에 보이지 않고 손이 닿지 않는 부분까지 도금이 가능합니다.

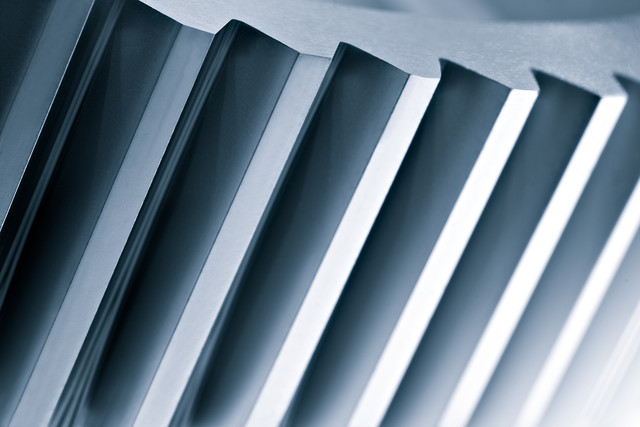

구조용 압연강재(SS400)

🔸아연, 마그네슘, 알루미늄으로 이루어진 합금 도금 강판으로 친환경적인 소재이며, 내식성 뛰어납니다.

제조공정

Manufacturing Process

실측 Actual Measurement

설계 담당자와 시공 담당자가 함께 현장을 방문하여 현장 파악 및 정확한 치수를 측정하여 발주자와 설계 및 시공에 필요한 부분을 조율합니다.

설계 Design

설계 담당자가 실측한 정보와 현장여건을 반영하여 제작도면, 시공도면 등 1:1 맞춤설게에 들어갑니다.

제작 Produce

설계가 최종 완료되면 도면에 따라 구조물 제작에 들어가며, 필요에 따라 홀가공, 절단, 용접, 도금 등 작업이 이루어집니다.

설치 Installation

발주자와 납품 및 착공 일저을 협의 후 제작 완료된 자재를 입고합니다. 시공 도면에 따라 협의된 기간 내에 설치가 완료됩니다.

기초공사

Foundation work

콘크리트 자체가 갖고 있는 색상과 질감을 마감재로 콘크리트 타설 후 거푸집을 탈형한 상태를 그대로 노출시키는 공법

독립기초

하나의 기둥마다 개별적인 기초공사를 주로 임야 및 암반지역에 적용하는 설치공법

줄기초

연속기초라고도 하며 패널의 하중을 분산시키기 위해 기둥을 여러개 받칠 수 있도록 땅 밑바다락에 철근 그물망을 깔고 그 위에 레미콘을 채우는 방식의 공법

토지에 중장비를 이용해서 박는 공법

스파이럴

기계의 힘을 빌려 회전 압입방식으로 나사형태의 알루미늄 기둥을 땅속으로 파고들고 가도록 하여 지지대를 만드는 공법

그라우팅

2.2M 깊이로 천공하여 각관 구조물을 삽입 후 빈공간에 시멘트로 타설하는 공법으로 경사지 임야지역에 가장 튼튼한 공법

Start your solar power generation project with LIGHT SUN
